با توجه به گسترش روزافزون ساختمانهای بلندمرتبه، وجود آسانسور یک ضرورت تلقی میشود. عملکرد ایمن و صحیح سیستم آسانسور نیازمند طراحی دقیق و اجرای بینقص بخشهای مختلف آن است. یکی از بخشهای اساسی در این سیستم را میتوان چاه آسانسور دانست که فضایی برای حرکت کابین و تجهیزات مرتبط با آن فراهم میسازد. در بخش زیرین این چاه، چاله آسانسور قرار دارد که نقش بسزایی در قرارگیری تجهیزات ایمنی مانند ضربهگیرها ایفا میکند.
آشنایی با ابعاد استاندارد و الزامات فنی مربوط به این اجزا برای تمامی مهندسان عمران ضروری است، چرا که عدم رعایت آنها میتواند منجر به بروز مشکلاتی در جریان پروژه و حتی افزایش هزینهها شود. در ادامه برای کسب اطلاعات بیشتر درباره مفاهیم چاه و ضوابط چاله آسانسور با ما همراه باشید.
بیشتر بدانید: نحوه آب بندی چاله آسانسور

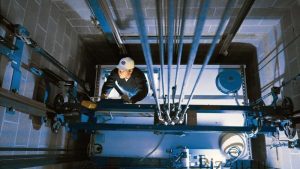

چاله و چاه آسانسور چیست؟
چاه آسانسور فضایی است که ریلها و دیگر متعلقات آسانسور در آن نصب شده و کابین و وزنه تعادل در آن حرکت میکنند. این فضا، درواقع یک تونل عمودی است که از فونداسیون ساختمان آغاز شده و تا بالاترین طبقه و محل استقرار موتورخانه آسانسور ادامه مییابد. تمامی تجهیزات مرتبط با آسانسور اعم از کابین، موتور و … در داخل این چاه قرار دارند. یکی از نکات مهم درباره این چاه، عمود و شاقول بودن آن است. همچنین، باید از قرار دادن هرگونه تجهیزات غیرمرتبط با آسانسور در داخل این فضا پرهیز شود.
چاهک یا چاله آسانسور، فاصله قائم بین کف پایینترین ایستگاه تا کف چاه آسانسور است. درواقع، چاله بخش تحتانی چاه بوده که در سطح فونداسیون یا پی ساختمان قرار میگیرد. این فضا با هدف نصب تجهیزات ایمنی مهم نظیر ضربهگیرها برای کاهش ضربات ناشی از سقوط احتمالی کابین یا وزنه تعادل تعبیه شده است. همچنین، چاهک فضای امنی را برای تکنسینهای تعمیر و نگهداری آسانسور فراهم میکند. در مجموع، چاهک به عنوان یکی از اجزای اساسی چاه، نقش بسزایی در ایمنی و کارایی کلی سیستم بر عهده دارد.
جهت خرید سیم بکسل آسانسور با بالاترین کیفیت موجود در بازار کلیک کنید.

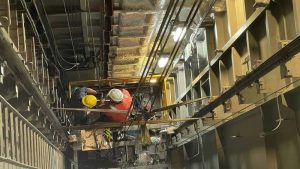

تفاوت چاه و چاهک آسانسور
چاه و چاهک دو ساختار اساسی برای نصب آسانسور در ساختمانها محسوب میشوند. تفاوت کلیدی بین چاه و چاهک آسانسور در موارد استفاده و جزئیات ساختاریها آنها نهفته است. همانطور که پیشتر اشاره شد، چاه آسانسور فضایی عمودی و امتدادیافته در سراسر ساختمان است که از پایینترین سطح بنا تا بالاترین طبقه آن ادامه دارد. این بخش به عنوان مسیر اصلی حرکت کابین آسانسور و محل قرارگیری تجهیزاتی مانند ریلهای راهنما و سیمکشیهای الکتریکی محسوب میشود.
در مقابل، چاهک آسانسور بخش زیرین چاه را تشکیل میدهد و ارتفاعی به مراتب کمتر از کل ارتفاع چاه دارد. از منظر کاربری، چاهک برخلاف چاه به عنوان یک فضای جانپناه برای تکنسینهای تعمیر و نگهداری آسانسور شناخته میشود. همچنین، ابعاد چاه و چاهک نیز با یکدیگر تفاوت دارد که در ادامه بهطور کامل به ارتفاع چاله آسانسور خواهیم پرداخت.
بیشتر بخوانید و مطالعه کنید: راه حل خانه های بدون آسانسور چیست؟
ارتفاع و ابعاد چاله آسانسور
ابعاد چاه از هر طرف تقریباً 20 سانتیمتر بزرگتر از ابعاد کابین آسانسور است، در حالی که ابعاد چاله باید حدود 10 سانتیمتر از ابعاد چاه بزرگتر باشد؛ این امر به دلیل فراهم آوردن فضای مناسب برای نصب و اجرای آرماتورهای جانبی چاله صورت میگیرد. ابعاد چاله آسانسور مستقیماً به اندازه کابین آن وابسته است و تعیین ابعاد کابین نیز بر اساس ظرفیت آسانسور مورد نظر انجام میشود.
حداقل عرض کابین آسانسور در ساختمانهای عمومی، 110 سانتیمتر و حداقل عمق آن 140 سانتیمتر است. معمولاً برای یک آسانسور با ظرفیت 5 نفر، عمق ایدهآل برای چاله 160 سانتیمتر بوده و برای ظرفیتهای بالاتر نیز به ازای هر 1 نفر، 10 سانتیمتر به این عمق افزوده میشود. این ابعاد نه تنها خطاهای احتمالی در ساخت را در نظر میگیرند، بلکه از ایجاد حس خفگی و تنگی در کاربران نیز جلوگیری میکنند.
برای خرید آرام بند درب آسانسور با بالاترین کیفیت و بهترین قیمت کلیک کنید.

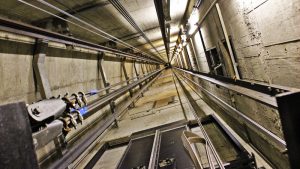

استاندارد های چاه آسانسور
به دلیل اهمیت ایمنی و کارکرد صحیح آسانسور، رعایت دقیق استانداردها و قوانین مربوط به چاه آسانسور بسیار حائز اهمیت است. برخی استانداردهای مهم مرتبط با چاه عبارتند از:
- ابعاد چاله: اندازه و ابعاد چاله باید طوری باشد که پس از قرارگیری کابین در پایینترین طبقه، فضای ایمن و کافی برای حرکت و انجام تعمیرات داخل آن را فراهم آورد. معمولاً توصیه میشود چاهک حداقل 1 متر طول، 60 سانتیمتر عرض و 50 سانتیمتر ارتفاع را حتماً داشته باشد.
- درب ورودی چاهک: اگر ارتفاع چاهک از 5 متر فراتر رود، نصب یک درب مجزا برای ورود و خروج ضروری است. در صورتی که امکان نصب درب وجود ندارد، باید حتماً از یک نردبان مناسب و ایمن برای دسترسی به داخل چاهک استفاده کنید.
- تراز بودن کف چاهک: برای اطمینان از ایمنی و عملکرد صحیح، صاف و هموار بودن کامل کف چاهک ضروری است. همچنین، باید پیشبینیهای لازم برای خروج آب احتمالی از چاهک را انجام دهید تا مانع از نفوذ آب به داخل آن شوید.
- تجهیزات ضروری: در شرایط اضطراری و خاص، باید یک شاسی توقف اضطراری در چاهک تعبیه شده باشد. همچنین، وجود پریز برق و کلید روشنایی نیز برای تأمین روشنایی و استفاده از ابزار برقی در چاهک الزامی است.
البته ناگفته نماند که موارد ذکر شده تنها بخشی از استانداردهای مربوط به چاه آسانسور بوده و نمیتوان تنها به آنها اکتفا کرد. رعایت این استانداردها علاوهبر تضمین ایمنی افراد، به عملکرد صحیح آسانسور نیز کمک میکند.
آیا آسانسور بدون چاله ممکن است؟
اگرچه در طراحی آسانسور وجود چاله برای قرارگیری ضربهگیر و ایجاد فضای امن برای نگهداری و تعمیرات ضروری است، اما در برخی ساختمانها ایجاد چاله آسانسور بسیار دشوار و پرهزینه خواهد بود؛ در چنین شرایطی، ایجاد آسانسور بدون چاله به عنوان یک راهکار مهندسی و عملی مطرح میشود. دو مورد از انواع آسانسورهای بدون چاله به شرح زیر است:
- آسانسور هیدرولیک بدون چاله
این نوع آسانسور با جکهای جانبی یا مستقیم کار میکند و سیستم ضربهگیر آنها در یک محفظه فشرده در زیر کابین قرار میگیرد. همچنین، طراحی سنسورها و سیستمهای ایمنی آن بهگونهای است که ایمنی را بدون نیاز به چاله فراهم میکند. آسانسور هیدرولیک به دلیل نصب آسان و نیاز به فضای اندک، یکی از گزینههای عالی برای ساختمانهای کوچک و متوسط در میان آسانسورهای بدون چاله به شمار میرود.
- آسانسور کششی بدون چاله
این نوع آسانسور با استفاده از موتورهای گیرلس و سیستم تعلیق پیشرفته، دیگر نیازی به چاله ندارد. کابین و دربها در این سیستم بهگونهای طراحی شدهاند که فضای اضافی در پایین چاه را حذف میکنند. آسانسور کششی، گزینهای مناسب برای استفاده در ساختمانهای کم ارتفاع محسوب میشود و به دلیل عدم نیاز به چاله و دوام و عملکرد مطلوب، در پروژههای ساختمانی گوناگون بهکار میرود.
سخن پایانی
چاه آسانسور یکی از اجزای حیاتی برای عملکرد ایمن و کارآمد آسانسور محسوب میشود که فضایی مناسب برای حرکت کابین و قرارگیری تجهیزات مرتبط فراهم میکند. چاله آسانسور نیز به عنوان پایینترین قسمت چاه، نقش مهمی در ایمنی سیستم و استقرار برخی تجهیزات فنی دارد. طراحی و اجرای دقیق چاه و چاله آسانسور با رعایت استانداردهای ایمنی و ابعاد مناسب، در عملکرد مطلوب آسانسور بسیار تأثیرگذار است. در نهایت، انجام سرویسهای دورهای و نگهداری صحیح این بخشهای حیاتی علاوهبر تضمین ایمنی کاربران، از بروز اختلالات عملکردی و هزینههای ناشی از تعمیرات اساسی نیز جلوگیری میکند.
سوالات متداول
- ابعاد استاندارد چاه آسانسور چگونه محاسبه میشود؟
ابعاد استاندارد چاه به نوع، ظرفیت و استانداردهای آسانسور بستگی دارد و محاسبه دقیق آن مستلزم دانش تخصصی است. بهطور کلی ابعاد چاه باید بهگونهای باشد که فضای ایمن و کافی برای حرکت کابین و قرارگیری تجهیزات را فراهم کند.
- چگونه میتوان چاه آسانسور را در ساختمانهای قدیمی ایجاد کرد؟
پس از انتخاب محل مناسب توسط مهندس متخصص، طراحی معماری آن صورت میگیرد و عملیات تخریب موضعی و اجرای چاه با رعایت اصول ایمنی انجام میشود.
- فرق چاله و چاه آسانسور چیست؟
چاه، فضای عمودی برای حرکت کابین آسانسور است که از پی ساختمان آغاز شده و تا بالاترین طبقه امتداد مییابد. در مقابل، چاله آسانسور بخش تحتانی چاه است که به منظور قرارگیری ضربهگیرها و برخی تجهیزات ایمنی تعبیه میشود.
