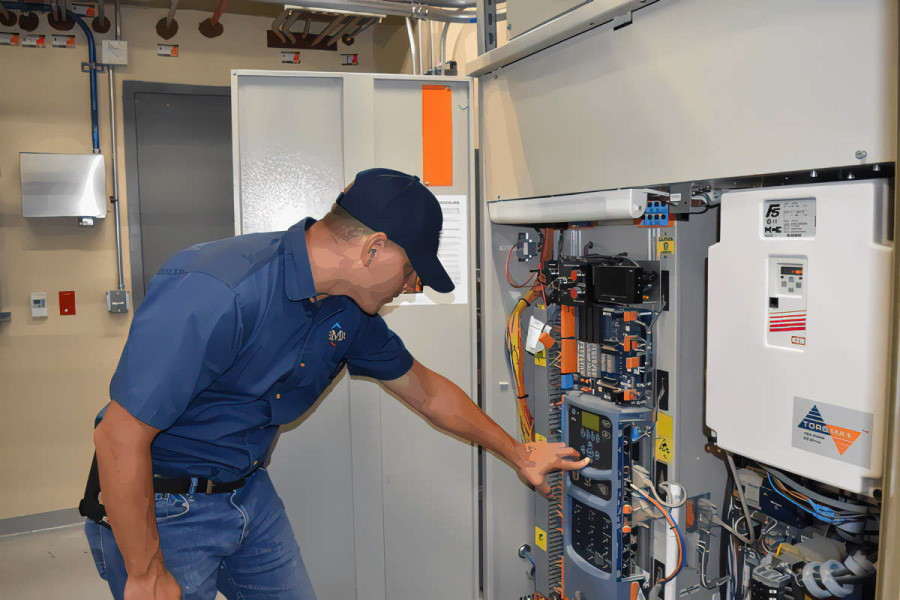

تابلو فرمان آسانسور چیست؟
تابلو فرمان آسانسور، جعبهای فلزی است که در موتورخانه نصب میشود و مغز متفکر سیستم آسانسور بهشمار میآید. این تابلو شامل مدارها، ریزپردازندهها و قطعات الکترونیکی است که وظیفه پردازش درخواستهای کاربران و کنترل عملکرد آسانسور را بر عهده دارد.
وظایف اصلی تابلو فرمان عبارتاند از:
- کنترل سرعت و جهت حرکت موتور اصلی: تعیین سرعت و جهت حرکت آسانسور برای رسیدن به طبقه مورد نظر.
- پردازش درخواستها: مدیریت درخواستهای صادرشده از سوی کاربران در کابین و طبقات.
- حفظ ایمنی مسافران: مراقبت از جان مسافران از طریق نظارت بر عملکرد صحیح سیستم.
- حفاظت از تجهیزات الکتریکی: محافظت از قطعات الکتریکی آسانسور در برابر مشکلات و خرابیها.
تابلو فرمان آسانسور، مغز متفکر سیستم آسانسور است که عملکرد صحیح آن برای ایمنی و راحتی مسافران حیاتی است. آگاهی از کدهای خطای تابلو فرمان میتواند در شناسایی و رفع مشکلات کمککننده باشد.در ادامه با کدهای آسانسور و لیست خطاهای تابلو فرمان آسانسور آشنا میشویم.
جهت مشاهده و اطلاع از قیمت و همچنین خرید قفل آسانسور کلیک کنید.

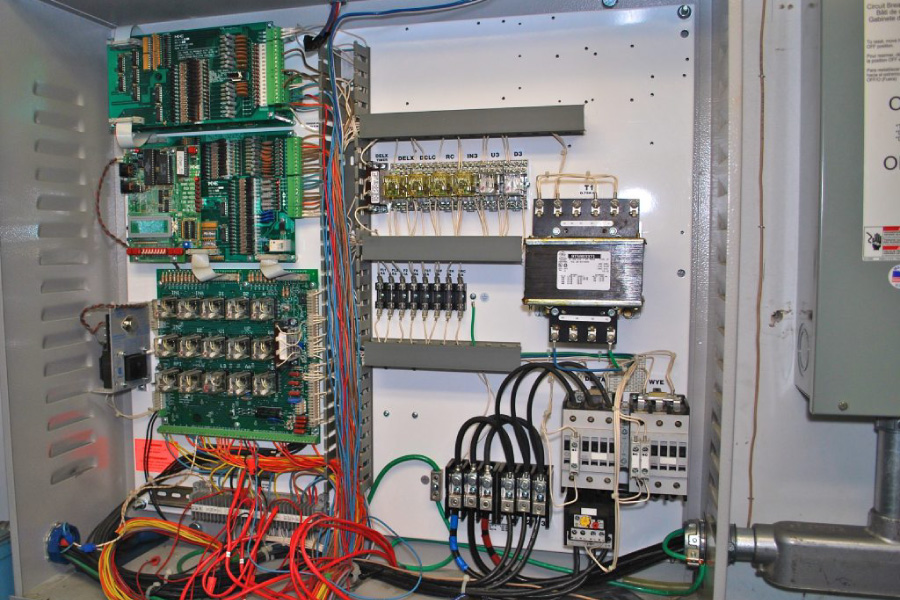

لیست خطاهای تابلو فرمان آسانسور و راهحلهای مربوطه
DOOR IS OPEN ۴۰۱- FL G MU۰۱ MD۰۱
- علت: قطع شدن کنتاکت دوشاخه برق طبقات یا خرابی سوئیچهای قارچی در ته چاه.
- راهحل: بررسی و رفع مشکل کنتاکت دوشاخه برق، تعمیر یا تعویض سوئیچهای قارچی.
SAFTY_/_EO ۴۲۰- FL ۳ MU۰۸ MD۰۸
- علت: قطع شدن سوئیچهای بالا و پایین، خرابی فیوز ۱۱۰ ولت یا عدم اتصال کنتاکت دوشاخه برق طبقات.
- راهحل: بررسی و رفع مشکل کنتاکت دوشاخه برق، تعمیر یا تعویض سوئیچهای معیوب، بررسی و رفع مشکل فیوز ۱۱۰ ولت.
OPENING ERROR E۸- FL ۳ MU۰۷ MD۰۷
- علت: ضعیف شدن موتور درب یا چسبیدن لتههای کابین به کف که مانع باز شدن درب میشود.
- راهحل: بررسی و تقویت موتور درب، جدا کردن لتههای کابین و کف برای رفع مشکل باز و بسته شدن درب.
DOOR OPEN- FL ۶ MU۱۳ MD۱۳
- علت: طولانی شدن زمان باز شدن درب یا عدم اتصال دوشاخه برق در یک طبقه خاص.
- راهحل: تنظیم مجدد زمانبندی باز شدن درب، اطمینان از اتصال صحیح دوشاخه برق در تمامی طبقات.
Error Main
- علت: فعال یا غیرفعال شدن تمامی ورودیها.
- راهحل: بررسی و تنظیم مجدد ورودیها برای اطمینان از عملکرد صحیح سیستم.
on Error ۷۱
- علت: قطع مدار ایمنی از نقطه ۷۱ حرکت آسانسور.
- راهحل: بررسی و رفع مشکل قطع شدن مدار ایمنی در نقطه مذکور.
on Error ۶۶
- علت: قطع مدار ایمنی از نقطه ۶۶ حرکت آسانسور.
- راهحل: بررسی و رفع مشکل قطع شدن مدار ایمنی در این نقطه.
on Error ۶۸
- علت: قطع مدار ایمنی از نقطه ۶۸ حرکت آسانسور.
- راهحل: بررسی و رفع مشکل قطع شدن مدار ایمنی در نقطه ۶۸.
Error Contactor
- علت: مشکل در تیغه کمکی کنتاکتورها
- راهحل: بررسی و تعمیر یا تعویض کنتاکتورها.
جهت مشاهده قیمت اورلود آسانسور و خرید آن کلیک کنید.
Error FTO
- علت: فعال شدن سنسور حرارتی موتور در اثر داغ شدن موتور.
- راهحل: بررسی سیستم خنککننده موتور، اطمینان از تهویه مناسب و جلوگیری از افزایش دمای بیش از حد.
Error Crv & Mrv
- علت: فعال شدن همزمان رویزیونهای کابین و تابلو فرمان.
- راهحل: بررسی و تنظیم مجدد سیستم رویزیون برای جلوگیری از فعال شدن همزمان.
Error Travel
- علت: وجود مشکل در حرکت آسانسور.
- راهحل: بررسی سیستم حرکت، اطمینان از عملکرد صحیح موتور و سایر اجزا.
کد خطا: Error Ca1 & Can
- علت: فعال شدن همزمان سنسورهای اضطراری آسانسور
- راهحل: بررسی و رفع مشکل فعال شدن همزمان سنسورهای اضطراری و اطمینان از عملکرد صحیح آنها.
کد خطا: Direction Fault
- علت: مشکل در اتصال بین کانالهای ارتباطی Ca1 و Can.
- راهحل: بررسی و اصلاح اتصالات بین کانالهای Ca1 و Can برای اطمینان از عملکرد صحیح سیستم.
کد خطا: Fault Bypass Safety
- علت: پل شدن مدار ایمنی، که میتواند به عملکرد نادرست سیستم منجر شود.
- راهحل: بررسی و رفع مشکل پل شدن مدار ایمنی و اطمینان از صحت عملکرد آن.
کد خطا: Closing Time out
- علت: طولانی شدن زمان بسته شدن درب آسانسور.
- راهحل: بررسی و تنظیم مجدد زمانبندی بسته شدن درب و اطمینان از عملکرد بهینه آن.
کد خطا: Error Load Over
- علت: بارگذاری بیش از حد مجاز در کابین آسانسور.
- راهحل: کنترل و محدود کردن تعداد مسافران و وزن مجاز در کابین برای جلوگیری از بار اضافی.
کد خطا: Error Fatal
- علت: نامعتبر شدن پارامترها در حافظه سیستم، که میتواند به اختلال در عملکرد منجر شود.
- راهحل: بازنشانی سیستم و بازیابی پارامترهای صحیح در حافظه برای حل مشکل.
توجه به این کدهای خطا و رفع بهموقع آنها میتواند به بهبود عملکرد آسانسور و افزایش ایمنی کمک کند.
برای خرید و مشاهده قیمت دیکتاتور آسانسور کلیک کنید.
خطاهای درایو آسانسور
درایو آسانسور نقش حیاتی در کنترل حرکت و عملکرد بهینه آسانسور دارد. هر گونه اختلال در درایو میتواند منجر به مشکلات جدی در سیستم شود. برخی از مشکلات رایج مرتبط با درایو آسانسور عبارتاند از:
- عدم دریافت فرمان درایو: پس از ارسال فرمان از تابلو فرمان به درایو، چراغ وضعیت (BB) روی تابلو باید خاموش شود و درایو باید فرمان حرکت را اجرا کند. در صورت عدم دریافت فرمان، چراغ وضعیت روشن باقی میماند و درایو هیچ عملیاتی انجام نمیدهد.
نحوه رفع:
- بررسی اتصالات: اطمینان از صحت و سلامت اتصالات بین تابلو فرمان و درایو.
- تست ورودیها: بررسی و آزمایش ورودیهای درایو و تابلو فرمان برای اطمینان از عملکرد صحیح.
- بررسی سیمکشی: بازبینی سیمکشیها به منظور شناسایی و رفع هرگونه نقص یا مشکل.
- بررسی برد آسانسور: در صورت لزوم، تست و تعمیر برد آسانسور توسط تکنسین متخصص.
2.خطای LF در درایو آسانسور:خطای LF در درایو آسانسور نشاندهندهٔ وجود مشکل در اتصال سیمهای UVW به موتور است. برای رفع این مشکل میتوانید مراحل زیر را انجام دهید:
نحوه رفع:
- بررسی اتصالات: اطمینان از صحت و سلامت اتصالات بین تابلو فرمان و درایو.
- تست ورودیها: بررسی و آزمایش ورودیهای درایو و تابلو فرمان برای اطمینان از عملکرد صحیح.
- بررسی سیمکشی: بازبینی سیمکشیها به منظور شناسایی و رفع هرگونه نقص یا مشکل.
- بررسی برد آسانسور: در صورت لزوم، تست و تعمیر برد آسانسور توسط تکنسین متخصص.
در این مقاله به بررسی خطاهای رایج در تابلو فرمان و درایو آسانسور پرداختیم. آشنایی با این خطاها و روشهای رفع آنها میتواند به بهبود عملکرد و افزایش ایمنی آسانسور کمک کند. توصیه میشود در صورت مواجهه با مشکلات پیچیده، با تکنسینهای متخصص مشورت کرده یا از خدمات شرکت های حرفه ای مثل مجموعه آسانسور پرایس استفاده کنید.
در صورت نیاز میتوانید از خدمات تعمیر آسانسور آسانسور پرایس استفاده کنید.
سوالات متداول:
- چگونه میتوان خطاهای رایج در سیستم تابلو فرمان آسانسور را شناسایی کرد؟
استفاده از دستگاههای تشخیص خطا (DIAG): این دستگاهها با اتصال به تابلو فرمان، خطاهای موجود را شناسایی و نمایش میدهند.
بررسی کدهای خطا: تابلو فرمانها معمولاً کدهای خطایی را نمایش میدهند که با مراجعه به دفترچه راهنمای تابلو، میتوان علت و راهحل آنها را یافت.
مشاوره با متخصصان: کارشناسان با تجربه با تحلیل علائم و نشانههای خرابی، میتوانند به شناسایی دقیق خطاها کمک کنند.
- چگونه میتوان از بروز خطاهای تابلو فرمان در آینده جلوگیری کرد؟
بازرسی و نگهداری منظم: انجام بازرسیهای دورهای و تعمیرات پیشگیرانه میتواند از بروز مشکلات جلوگیری کند.
استفاده از قطعات با کیفیت: خرید قطعات اصلی و با کیفیت از نمایندگیهای معتبر، عمر مفید سیستم را افزایش میدهد.
نصب سیستمهای ایمنی: استفاده از سیستمهای سنسور چشمی و سایر تجهیزات ایمنی میتواند از بروز خطاها و حوادث جلوگیری کند.
- چه زمانی باید برای رفع خطای تابلو فرمان آسانسور با یک متخصص تماس گرفت؟
نمایش مداوم کدهای خطا: اگر تابلو فرمان بهصورت مداوم کدهای خطا را نمایش دهد که با راهحلهای ساده رفع نمیشوند.عملکرد غیر عادی آسانسور: هنگامی که آسانسور به درستی عمل نکرده و نیاز به تنظیم یا تعمیرات تخصصی دارد.
خرابی مکرر قطعات: در صورت خرابی مکرر قطعات تابلو فرمان که نشاندهنده مشکلات جدی تر است.
