یکی از مراحل حیاتی و بسیار حساس در فرایند نصب و همچنین ساخت آسانسور، آهن کشی آسانسور است. این مرحله پایهای بهعنوان مهمترین بخش برای نصب آسانسور به شمار میرود که در صورت اجرای اصولی و صحیح میتواند تضمینکننده ایمنی، پایداری و همچنین عملکرد مطلوب کل سیستم باشد. بدون اجرای یک آهن کشی صحیح، نصب ریل، کابین، موتور و دیگر اجزای آسانسور امکانپذیر نخواهد بود.
اما در اجرای این آهن کشی آنهم بهصورت اصولی به رعایت یکسری استانداردها نیاز است. با توجه به اهمیت آهن کشی تصمیم گرفتیم تا در این مطلب به طور کامل به بررسی نقش آهن کشی برای آسانسور و مراحلی که باید برای آن سپری کرد بپردازیم. علاوهبر این، جزئیات فنی و استانداردهایی که در حین آهن کشی باید رعایت کرد را هم با هم بررسی میکنیم؛ با ما همراه باشید.
بیشتر بدانید: هزینه تعمیرات آسانسور به عهده کیست؟

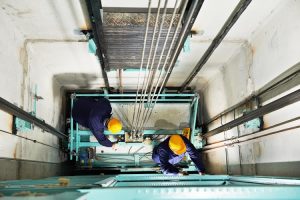

آهن کشی آسانسور چیست؟
پیش از بررسی نحوه آهن کشی آسانسور خوب است نگاهی به خودِ این پروسه داشته باشیم. آهن کشی آسانسور در واقع به نصب و جوشکاری چارچوبهای فلزی در چاه آسانسور گفته میشود. این کار اسکلت اصلی برای نصب قطعات دیگر آسانسور مانند ریلها، وزنه تعادل و کابین را فراهم میآورد. این اسکلت معمولاً با استفاده از پروفیلهای آهنی مثل تیرآهن IPE یا ناودانی اجرا میشود. میتوان گفت که اصلیترین هدف این آهن کشی ایجاد یک ساختار دقیق و مقاوم در قسمت داخلی چاهک آسانسور است تا آن را در مقابل نیروهای استاتیکی و دینامیکی مقاوم کند.
دلایل اهمیت این آهن کشی بسیار زیاد است، اما یکی از اصلیترین دلایل آن تأثیر مستقیمی بوده که بر ایمنی افراد میگذارد. علاوهبر این، آهنکشی منجر به بهبود عملکرد فنی آسانسور خواهد شد، پس هرگونه اجرای اشتباه یا نقص در مراحل احتمال بروز خطا در نصب ریلها و یا عدم تراز بودن مسیر حرکت کابین را به همراه میآورد که مانع عملکرد صحیح دستگاه میشود. همچنین، عدم رعایت جزئیات و نکات فنی در اجرای آهن کشی ممکن است باعث لرزش کابین در هنگام بالا و پایین شدن شود و یا توقفهای ناگهانی در طول مسیر به همراه بیاورد که بدون شک برای افراد داخل کابین ترس و اضطراب ایجاد خواهد شد. در کنار آن، فرسودگی زودرس اجزای آسانسور را هم به دنبال خواهد آورد.
برای خرید انواع اورلود آسانسور با بهترین کیفیت در آسانسور پرایس کلیک کنید.
نقشه آهن کشی آسانسور
هر پروژه آهن کشی باید با استفاده از یک نقشه مهندسی دقیقی آغاز شود. نقشه آهن کشی آسانسور دربرگیرنده اطلاعاتی نظیر ابعاد دقیق چاهک، محل نصب ریلها و نقاط جوشکاری، محل قرارگیری صفحه و حتی نوع پروفیلهایی است که در حین کار باید از آنها استفاده شود. معمولاً نقشه آهن کشی برای آسانسور توسط مهندسین سازه و یا شرکتهایی که به طور تخصصی در زمینه نصب آسانسور فعالیت میکنند طراحی میشود. این نقشه باید برحسب مقررات ملی ساختمان و استانداردهای مورد نیاز باشد. علاوهبر این، در طراحی نقشه باید به نکات مختلفی نظیر موقعیت وزنه تعادل، اندازه کابین، مکان موتورخانه، ظرفیت حمل بار و نوع سیستم کشش که از نوع کششی است یا هیدرولیکی، توجه شود.
یک نقشه مهندسی خوب به کمک تیم اجرایی حرفهای و با استفاده از تجهیزات جدید و استاندارد باعث آهن کشی سریع و دقیق شده و از دوبارهکاری جلوگیری میکند. همچنین، انجام این کار بر اساس نقشه استاندارد و اصولی، ریسک خطا و انحراف را تا حد زیادی کاهش میدهد. با توجه به این موارد بهتر است پیش از هر اقدامی برای اجرای پروژه، نقشه کار به صورت کاملا مشخص با تعیین ابعاد و متریال و … آماده باشد تا هیچگونه خطایی در پروژه رخ ندهد.
برای خرید اینترنتی چشمی درب آسانسور کلیک کنید.

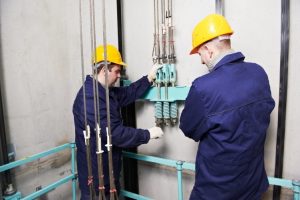

مراحل آهن کشی آسانسور
اما یک مبحث مهم در آهنکشی برای آسانسور، ترتیب مراحلی است که باید سپری شود. این مراحل بهطورکلی شامل چند بخش اصلی میشوند که حتماً باید به ترتیب و با دقت بالا آنها را اجرا کرد. اولین مرحله از مراحل آهن کشی آسانسور، بررسی ابعاد واقعی چاه بر اساس نقشه است. تیم اجرایی باید به کمک ابزارهای دقیق مانند تراز لیزری، نسبت به ابعاد و دیوارههای چاهک اطلاعاتی کسب کنند. این اطلاعات باید مقدار صاف یا عمود بودن دیوارها را نشان دهد. همچنین، در صورت نیاز باید اصلاحاتی مثل ترازکردن یا هموارسازی کف چاهک انجام شود تا آهنکشی در درستترین حالت ممکن به ثمر برسد.
جهت خرید روغن آسانسور با بهترین کیفیت و قیمت در بازار کلیک کنید.
پس از آن که چاهک بررسی شد و در صورت نیاز به آمادهسازی، اجرای آن به اتمام رسید، نوبت به مرحله بعدی میرسد که این مرحله نصب صفحه پلیت است. این صفحه فلزی در نقاط مشخصی از چاه قرار میگیرد و درواقع محلی برای اتصال ریلها، براکتها و دیگر اجزای آسانسور خواهد بود. سپس جوشکاری اسکلت فلزی انجام میشود که این جوشکاری با استفاده از تیرآهن یا ناودان صورت خواهد گرفت؛ در این مرحله تراز بودن سازه اهمیت بسیار بالایی دارد. سطح باید کاملاً صاف باشد و هنگام جوشکاری دقت بالا از اهمیت زیادی برخوردار است. پس از آن که اسکلت نصب شد تیم بازرسی فنی وارد عمل میشود و میتواند صحت اجرای این پروژه را تأیید کند.
بیشتر بدانید: آسانسور گیرلس چیست
جزئیات آهن کشی آسانسور
همانطور که گفتیم در آهن کشی آسانسور یکسری نکات و جزئیات وجود دارد که حتماً باید آنها را رعایت کرد تا این کار به بهترین نحو ممکن انجام شود. از جمله این جزئیات آهن کشی آسانسور میتوان به نوع پروفیل، نحوه جوشکاری، پوششهایی که برای خاصیت ضدزنگ بکار گرفته میشوند، ضخامت صفحات و ابعاد تیر اشاره داشت.
نوع پروفیلها با توجه به نوع ساختمان و ظرفیت آسانسور مختلف هستند که میتوانند مدلهای IPE140، IPE160 یا حتی IPE180 باشد. محل قرارگیری وزنه تعادل و کابین در انتخاب مدل سازه فلزی تأثیر مستقیم میگذارد. همچنین، جوشکاری هم یک فاکتور بسیار مهم و حساس در اجرای آهن کشی است. برای آن که از زنگزدگی و آسیب در طولانیمدت جلوگیری شود تمامی اتصالات باید با دقت بالا و کاملاً تمیز جوشکاری شوند. علاوهبر این سطح جوش باید با متریال ضدزنگ یا رنگ پوشش داده شود تا در طولانیمدت هیچگونه زنگزدگی و خوردگی به چشم نخورد.
در پروژههای حرفهای معمولاً از جوشهای دوطرفه و صفحات ضخیم استفاده میکنند که این کار منجر به افزایش ایمنی خواهد شد. از دیگر جزئیاتی که در مراحل آهن کشی میتوان به آن اشاره داشت استفاده از بیس پلیتها برای نصب آسانتر ریل است. همچنین، قراردادن شاسیهای تقویتی در نقاط بحرانی هم جزو دیگر جزئیاتی است که در اجرای مراحل آهن کشی آسانسور باید به آن توجه داشت. رعایت همین نکات جزئی در نهایت دوام کار و حرفهای بودن تیم نصب را نشان میدهد.

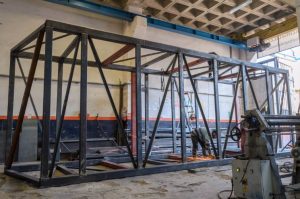

استاندارد آهن کشی آسانسور
پیش از بررسی استانداردهای لازم برای آهن کشی آسانسور ابتدا با هم ببینیم که این استاندارد شامل چه مواردی است. استاندارد آهن کشی آسانسور درواقع به مجموعهای از قوانین و دستورالعملها گفته میشود که در حین اجرای این کار باید آنها را رعایت کرد. این استانداردها معمولاً توسط سازمانهای مختلف مانند سازمان ملی استاندارد ایران یا مقررات ملی ساختمان تعیین میشود. هدف از تعیین و اجرای آنها تضمین ایمنی کاربران آسانسورها و افزایش پایداری سازه است که در نهایت منجر به بهبود عملکرد در طولانیمدت خواهد شد. در این استاندارد فاکتورهای مختلفی مورد بررسی قرار میگیرد که شامل موارد زیر است:
- حداقل ضخامت تیرآهن و صفحات
- رعایت فاصلههای مختلف بین ریلها
- استفاده از جوشهای استاندارد و تأیید شده
- ضدزنگ کردن کامل سازه
- نصب تراز عمود اسکلت
باید گفت که رعایت این استانداردها الزامی است و پس از آن که پروژه به پایان رسید بازرسان فنی برای بازبینی این ساختار و همچنین پیروی از استانداردها به محل پروژه مراجعه میکنند تا تأییدیه نهایی صادر شود. پس بدون رعایت هر کدام از این موارد امکان صدور پایان کار یا مجوز بهرهبرداری وجود نخواهد داشت.

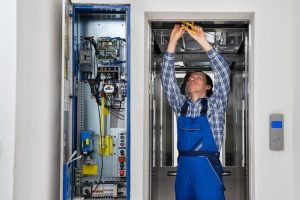

قیمت اجرای آهن کشی آسانسور
قیمت این کار به فاکتورهای بسیار مختلفی بستگی دارد و نمیتوان یک قاعده کلی برای آن بیان کرد. ازجمله فاکتورهایی که قیمت را تحت تأثیر قرار میدهند میتوان به ابعاد چاهک آسانسور و نوع سازه مورد نیاز اشاره داشت. بدون شک هر چه آسانسور بزرگتر بوده و یا تعداد توقف آن زیادتر باشد، به مقدار آهن و پیچیدگی بیشتری در اجرای پروژه آن نیاز است که همین مسئله افزایش هزینهها را به همراه میآورد.
در کنار این موارد نوع پروفیلی که برای آهن کشی استفاده میشود خود منجر به تغییر در قیمت خواهد شد. همچنین ضخامت ورقها، محلی که پروژه باید اجرا شود و دستمزد نیروی انسانی و… باعث میشود که قیمت آهنکشی تغییر کند. برای کسب اطلاعات در رابطه با قیمت اجرای آهن کشی آسانسور میتوانید با کارشناسان مجموعه آسانسور پرایس ارتباط گرفته و با بیان جزئیات پروژه خود مانند تعداد طبقات، تجهیزاتی که میخواهید و ابعاد پروژه، قیمت حدودی را دریافت کنید.
جمعبندی
آهن کشی آسانسور جزء مراحل بسیار مهم و حیاتی در فرایند نصب آسانسور بوده که نمیتوان از آن چشمپوشی کرد. این مرحله از جمله مراحل پایهای برای نصب دیگر اجزای آسانسور محسوب میشود و در کنار آن تأثیر مستقیمی بر روی ایمنی افراد و سازه، عملکرد آسانسور و همچنین دوام آن در طولانیمدت خواهد داشت. با شناخت نقشه آهن کشی آسانسور و همچنین آشنایی کامل با مراحل اجرا، در کنار رعایت استانداردها و استفاده از تجهیزات بهروز، میتوان از بروز هرگونه مشکل در آینده جلوگیری کرد. دقت کنید که در فرایند اجرا انتخاب تیم حرفهای ضمن صرفهجویی در زمان و هزینههای شما، از مشکلات فنی که در آینده ممکن است رخ دهد هم پیشگیری میکند. پس اگر در مرحله ساخت یک ساختمان هستید و یا میخواهید چاهک آسانسور را بازسازی کنید بهتر است در انتخاب تیم آهن کشی وسواس به خرج دهید.
سؤالات متداول
- چه استانداردهایی باید در آهن کشی آسانسور رعایت شود؟
در آهن کشی استانداردهایی نظیر حداقل ضخامت پروفیل، مقاومت جوش، ضدزنگ بودن، تراز بودن اسکلت و همچنین ایمنی اتصالات باید بهدرستی رعایت شود. از دیگر نکات هم میتوان به رعایت فاصلهها و محل دقیق ریلها اشاره داشت.
- هزینه آهن کشی آسانسور به چه عواملی بستگی دارد؟
عواملی نظیر تعداد طبقات، نوع سازه، ضخامت و وزن پروفیل، محل پروژه و پیچیدگی چاهکها جزء مواردی هستند که بر روی هزینه آهن کشی تأثیر مستقیم میگذارند.
- مدتزمان اجرای آهن کشی آسانسور چقدر است؟
مدتزمان اجرای این پروژه به فاکتورهای مختلفی نظیر حجم پروژه و همچنین سرعت تیم اجرایی بستگی دارد. ممکن است یک زمان بین سه الی هفت روز کاری برای اجرای آن نیاز باشد.
